Сварочный аппарат для оптоволокна ORIENTEK T37 (замена снятого с производства ORIENTEK T35)
Сварочный аппарат для оптоволокна ORIENTEK T37 (замена снятого с производства ORIENTEK T35)
Сварочный аппарат для оптоволокна ORIENTEK T37 (замена снятого с производства ORIENTEK T35)

Сварочный аппарат для оптоволокна ORIENTEK T37 (замена снятого с производства ORIENTEK T35)

193990 руб.
нет в наличии

        Набор для сварки оптоволокна: сварочный аппарат, скалыватель, стриппер, кейс и ремень для транспортировки. Время сварки: 9 сек, время нагрева термоусадочной печки: 35 сек. Типы волокон: SM, MM, DS, NZDS. Выравнивание по сердцевине оптического волокна.

OrienTek T35 – цифровой сварочный аппарат со временем сварки 9 сек и временем нагрева термоусадочной печки 35 сек. Выравнивание по сердцевине оптического волокна. Разработан для сварки оптических волокон SM, MM, DS, NZDS.

Набор для сварки оптоволокна OrienTek T35 содержит все необходимые аксессуары: сварочный аппарат, скалыватель, стриппер, и многое другое, а также удобный кейс и ремень для транспортировки.


Сравнительная характеристика популярных сварочных аппаратов


Сравнительная характеристика популярных сварочных аппаратов с Orientek T40

Модели Сварочных
аппаратов
Orientek T37 Fujikura fsm-60s Sumitomo Type-39 INNO IFS-10 Fitel S178
Типы свариваемых
волокон
Одномодовые (SM, ITUT G.652),
Многомодовые (ММ, ITUT G.651),
Одномодовые со смешенной областью дисперсии (DS, ITUT G.653)
Одномодовые с ненулевой смещённой дисперсией (NZDSF,NZDS,NZ)
Одномодовые (SM, ITUT G.652),
Многомодовые (ММ, ITUT G.651),
Одномодовые со смешенной областью дисперсии (DS, ITUT G.653)
Одномодовые с ненулевой смещённой дисперсией (NZDSF,NZDS,NZ)
Одномодовые (SM, ITUT G.652),
Многомодовые (ММ, ITUT G.651),
Одномодовые со смешенной областью дисперсии (DS, ITUT G.653)
Одномодовые с ненулевой смещённой дисперсией (NZDSF,NZDS,NZ)
Одномодовые (SM, ITUT G.652),
Многомодовые (ММ, ITUT G.651),
Одномодовые со смешенной областью дисперсии (DS, ITUT G.653)
Одномодовые с ненулевой смещённой дисперсией (NZDSF,NZDS,NZ)
Одномодовые (SM, ITUT G.652),
Многомодовые (ММ, ITUT G.651),
Одномодовые со смешенной областью дисперсии (DS, ITUT G.653)
Одномодовые с ненулевой смещённой дисперсией (NZDSF,NZDS,NZ)
Реальные средние потери на
сварном соединении
SM - 0,02 дБ
MM - 0,01 дБ
DS - 0,04 дБ
NZDS - 0,04 дБ
SM - 0,02 дБ
MM - 0,01 дБ
DS - 0,04 дБ
NZDS - 0,04 дБ
SM - 0,02 дБ
MM - 0,01 дБ
DS - 0,04 дБ
NZDS - 0,04 дБ
SM - 0,02 дБ
MM - 0,01 дБ
DS - 0,04 дБ
NZDS - 0,04 дБ
SM - 0,02 дБ
MM - 0,01 дБ
DS - 0,04 дБ
NZDS - 0,04 дБ
Типичное время сварки 9 секунд 9 секунд 9 секунд 9 секунд 9 секунд
Время термоусаживания 35 секунд 35 секунд 30 секунд 8 секунд 51 секунда
Количество сварок с
термоусадкой при питании
от аккумуляторной батареи
200 сварок 160 сварок 100 сварок 180 сварок 70 сварок
Дисплей 5" TFT LCD Цветной 5.9" TFT LCD Цветной 5.6" TFT LCD Цветной 5" TFT LCD Цветной 3.5" TFT LCD Цветной
Ресурс электрода 4000 сварок неизвестно неизвестно неизвестно неизвестно


ОСОБЕННОСТИ

  • Современная система выравнивания по сердцевине оптического волокна.
  • Одновременный просмотр места сварки по осям X/Y.
  • Увеличение просмотра до 300 раз.
  • Время сварки: 9 сек.
  • Время нагрева термоусадочной печки: 35 сек.
  • Цветной 5-дюймовый жидкокристаллический дисплей высокого разрешения.
  • Четыре режима отображения, просмотр сердцевины волокна.
  • Сохранение 6000 групп результатов сварки.
  • Интерфейс USB для обновления ПО и передачи результатов на внешние устройства.
  • Встроенный аккумулятор высокой емкости: поддерживает 220 циклов сварки и нагрева (соответствует одному дню работы)
  • Длительный срок службы электродов: до 4000 циклов.
  • Три режима сварки: авто, полуавтомат, ручной.
  • Закрывает экран сварочника автоматически.
  • Закрывает крышку нагревателя автоматически.
  • Гарантия - 1 год

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Типы свариваемых волокон SM, MM, NZDS, EDF
Типичные потери при сварке 0.02 дБ (SM), 0.01 дБ (MM), 0.04 дБ (NZDS), 0.04 дБ (EDF)
Коэффициент отражения от cварного соединения ≥ 60 дБ
Проверка механической прочности места сварки 2,0 Н (200 gf)
Программы сварки 50 групп
Длина гильзы КДЗС 20 мм, 40 мм, 60 мм
Ресурс батареи 160 циклов сварки с термоусадкой
Ресурс электродов 4000 циклов
Языки английский, русский, немецкий, испанский, китайский, японский, корейский
Условия эксплуатации
Температура -10 - +50?
Относительная влажность 0 - 95%
Высота над уровнем моря 0 - 5000 м
Питание
AC адаптер входное напряжение 100 - 240 В, 50/60 Гц; выходное напряжение 12 В, 5 A (DC)
DC адаптер напряжение 12 В, 8 Aч
Механические параметры
Размеры (ш × г × в) 130 × 130 × 135 мм
Вес 2.2 кг (без батареи)

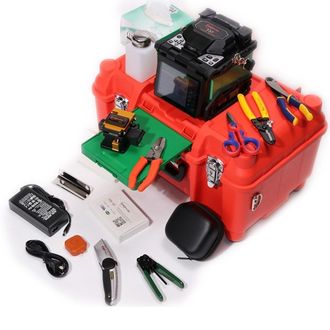

КОМПЛЕКТАЦИЯ

  • Сварочный аппарат OrienTek T35 — 1 шт.
  • Прецизионный скалыватель OrienTek T30 — 1 шт.
  • Стриппер для оптоволокна Miller CFS-2 — 1 шт.
  • Льняные салфетки (280 салфеток в коробке) — 1 шт.
  • Гильзы КДЗС — 240 шт.
  • Аккумулятор — 1 шт.
  • Зарядное устройство — 1 шт.
  • AC кабель питания — 1 шт.
  • Запасные электроды — 1 пара
  • Лоток — 1 шт.
  • Бутылочка для спирта — 1 шт.
  • CD с инструкциями — 1 шт.
  • Руководство пользователя — 1 шт.
  • Кейс для транспортировки с ремнем на плече — 1 шт.
